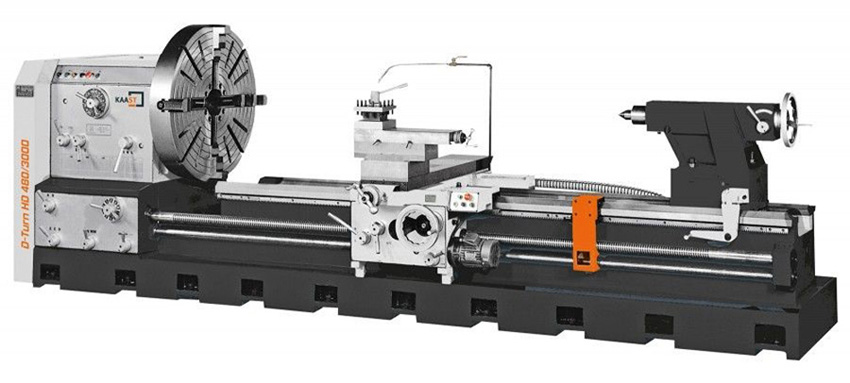

D-Turn 480-560

Описание Опции

Особенности

- Поставляется с установленным устройством цифровой индикации (УЦИ) по 3-м осям;

- Тяжелая и массивная станина с большим количеством ребер жесткости позволяет свести уровень вибраций до минимума;

- Индукционно закаленные и отшлифованные направляющие станины;

- Надежная многодисковая муфта привода главного шпинделя;

- Смена резьб с метрической на дюймовую без смены шестерен в гитаре станка;

- Мощный двигатель главного шпинделя 22 кВт с защитой от перегрузок;

Стандартная комплектация

- 3‑осевое УЦИ

- Планшайба с 4-мя кулачками Ø1000 мм;

- Устройство подачи СОЖ;

- 2-х ступенчатый редуктор пиноли задней бабки;

- Ускоренная подача по осям X, Z;

- Автоматическая система смазки направляющих;

- Система централизованной смазки передней бабки;

- Электромагнитный тормоз шпинделя;

- Защитный кожух патрона;

- Защитный щиток резцедержателя;

- Освещение рабочей зоны;

- Неподвижный люнет;

- Неподвижный центр;

- Установочные опоры;

- Инструмент для обслуживания;

- Руководство по эксплуатации;

Технические данные			D-Turn HD 480
Расстояние между центрами, мм			2000	3000	4000	5000	6000	7000	8000
Макс. диаметр точения			Ø 960 мм
Макс. диаметр точения над суппортом			Ø 650 мм
Автоматическая подача по осям:	X		0,03 – 3,52 мм/об
	Z		0,06 – 7,04 мм/об
Нарезаемые резьбы			метрическая, дюймовая, диаметральная, модульная
Диапазон частот вращения шпинделя			(16) 4 – 420 об/мин
Крепление токарного патрона			A2-11
Внутренний диаметр шпинделя			Ø 152 (опция: 230 или 305) мм
Диаметр пиноли задней бабки			Ø 115 мм
Ход / конус пиноли задней бабки			305 мм/ MK 6
Мощность главного двигателя			22 кВт
Вес нетто, кг			8300	9300	10300	11300	12300	13300	14300
Технические данные			D-Turn HD 560
Расстояние между центрами			2000	3000	4000	5000	6000	7000	8000
Макс. Диаметр точения			Ø 1120 мм
Макс. диаметр точения над суппортом			Ø 810 мм
Автоматическая подача по осям:		X	0,03 – 3,52 мм/об
		Z	0,06 – 7,04 мм/об
Нарезаемые резьбы			метрическая, дюймовая, диаметральная модульная
Диапазон частот вращения шпинделя			(16) 4 – 420 об/мин
Крепление токарного патрона			A2-11
Внутренний диаметр шпинделя			Ø 152 (опция: 230 или 305) мм
Диаметр пиноли задней бабки			Ø 115 мм
Ход / конус пиноли задней бабки			305 мм/ МК6
Мощность главного двигателя			22 кВт
Вес нетто, кг			8800	9900	11000	12100	13200	14300		15400

- Подвижный люнет;

- 3-х кулачковый токарный патрон Ø500 мм;

- 3-х кулачковый токарный патрон Ø630 мм;

- 4-х кулачковый токарный патрон с независимыми кулачками Ø1000 мм;

- 4-х кулачковый токарный патрон с независимыми кулачками Ø1200 мм;

- Отверстие шпинделя Ø230 мм или Ø305 мм;

- Задний брызгозащитный щиток по всей длине станка;

- Конусная линейка для обработки конических изделий;

- Неподвижный люнет;
